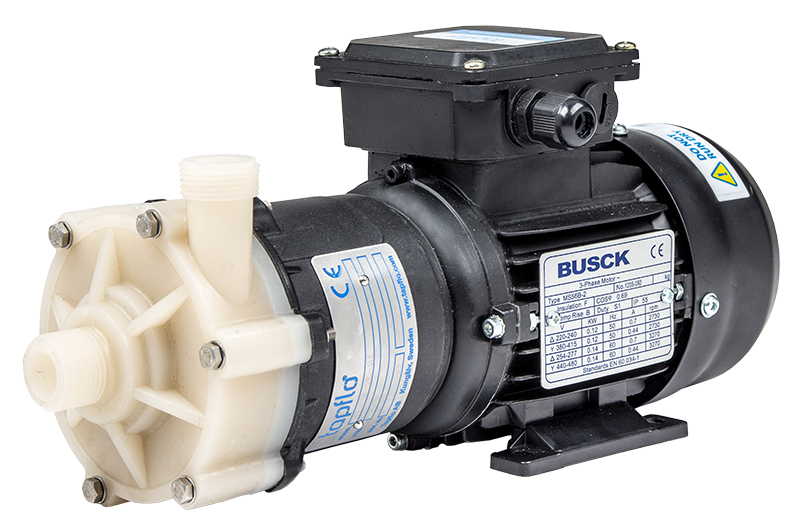

CTM 20-7

CTM 20-7

CTM 20-7 est le plus petit de la gamme des pompes CTM, a un moteur de 0,12 kW, une capacité maximale de 4,5 m3 / h et une hauteur maximale de 7,5 m. Disponible en PP et PVDF.

SPÉCIFICATIONS CTM 20-7

Données

Dimensions	mm/inch
Height A	70 / 2.76
Length B	248.5 / 9.78
Height C	56 / 2.20
Depth D	112 / 4.41

Materials
Pump casing and isolation shell (rear casing)	PP-GF (30%) or PVDF
Impeller	PP or PVDF
Lantern (not wetted)	PP-GF (30%)
Static bushings	Ceramic (standard) or SiC
Rotating bushings	PTFE-graphite (standard) or SiC
O-rings	FKM, EPDM
Magnets	NdFeB

General characteristics
Temperature range	PP pumps: 0C …. +70C
	PVDF pumps: 0C …. +80C
System pressure rating	PP pumps: PN4 at 20C, PN2 at 70C
	PVDF pumps: PN4 at 20C, PN2 at 80C
Viscosity	200 cSt max
Solids	2% max concentration by weight
	Hardness 800 Vk / size 0,1 mm
Motor	IEC standard, 3-phase
	0.12 kW/2900 rpm, IP 55, frame IEC B3/B14

Courbe de performanceLes courbes de performance sont basées sur l’eau à 20 ° C. D’autres circonstances pourraient modifier la performance
