SYSTÈME DE CONTRÔLE DE NIVEAU

Ce système ingénieux fonctionne uniquement avec des composants pneumatiques. Le système de contrôle de niveau peut être installé dans des puisards, des réservoirs ou des bacs pour démarrer et arrêter la pompe à certains niveaux de liquide. Ce système est également utilisable dans les zones à risque d’explosion, grâce à l’absence d’électricité.

Evacuer le liquide d’un puisard

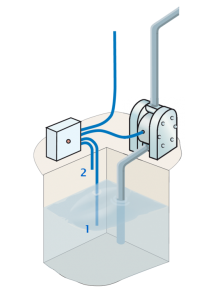

L’extrémité du tuyau « bas » (1) (ou extrémité du tuyau d’extension) est placée au niveau bas souhaité dans

Le carter et l’extrémité du tuyau « haut » (2) est placé sur la position de niveau haut. Lorsque le liquide atteint le tuyau de niveau élevé, la pompe démarre et pompe jusqu’à ce que le niveau de liquide atteigne l’extrémité du tuyau de niveau bas. C’est un système très précis, détectant les niveaux en quelques millimètres.

DONNÉES TECHNIQUES

Dimensions	mm
Control and alarm unit	200 × 200 × 130
Available for all Tapflo pumps
Material of junction box, protection: ABS plastic (IP 55 or IP 65) or stainless steel AISI 316 (IP 44)
