CTM 50-12.5
CTM 50-12.5

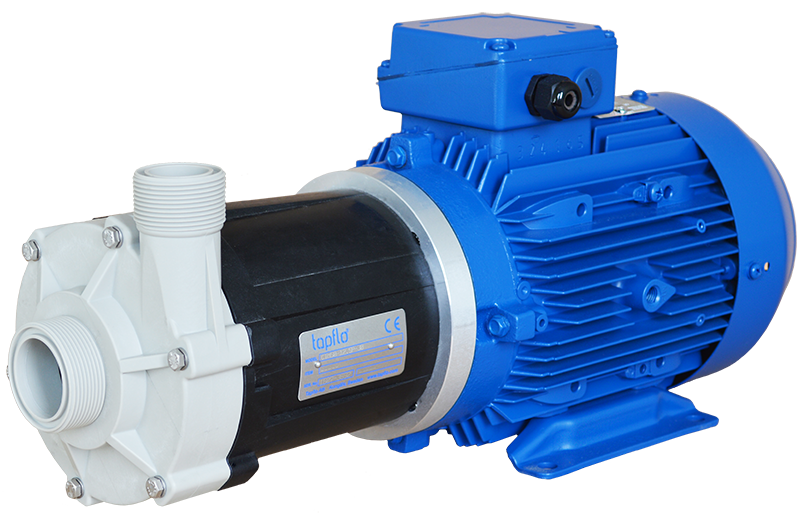

CTM 50-12.5 est la plus grande pompe dans la gamme des pompes centrifuges de commande magnétique, a le moteur 3.0 ou 4.0 de kW, capacité maximum de 29 m3 / h et la tête maximum 22 m. Disponible en PP et PVDF.
SPÉCIFICATIONS CTM 50-12.5
Données
| Dimensions | mm/inch |
| Height A | 110 / 4.33 |
| Length B | 446 / 17.56 (motor 3.0 kW)
453 / 17.83 (motor 4.0 kW) |
| Height C | 100 / 3.94 (motor 3.0 kW)
112 / 4.41 (motor 4.0 kW) |
| Depth D | 200 / 7.87 (motor 3.0 kW)
230 / 9.06 (motor 4.0 kW) |
| Materials | |
| Pump casing and isolation shell (rear casing) | PP-GF (30%) or PVDF |
| Impeller | PP or PVDF |
| Lantern (not wetted) | PP-GF (30%) |
| Static bushings | Ceramic (standard) or SiC |
| Rotating bushings | PTFE-graphite (standard) or SiC |
| O-rings | FKM, EPDM |
| Magnets | NdFeB |
| General characteristics | |
| Temperature range | PP pumps: 0C …. +70C |
| PVDF pumps: 0C …. +90C | |
| System pressure rating | PP pumps: PN6 at 20C, PN2 at 70C |
| PVDF pumps: PN6 at 20C, PN2 at 90C | |
| Viscosity | 200 cSt max |
| Solids | 2% max concentration by weight |
| Hardness 800 Vk / size 0,1 mm | |
| Motor | IEC standard, 3-phase |
| 3.0 kW or 4.0 kW/2900 rpm, IP 55, frame IEC B3/B14 |
Courbe de performance
Les courbes de performance sont basées sur l’eau à 20 ° C. D’autres circonstances pourraient modifier la performance.
